選型及安裝使用說明書
量程比寬，可達15:1
要求的前、后直管段長度短，可測臟污流體，壓損小
測量的穩定性好，流出系數可以長期保持不變
1.產品特點、用途和適用范圍

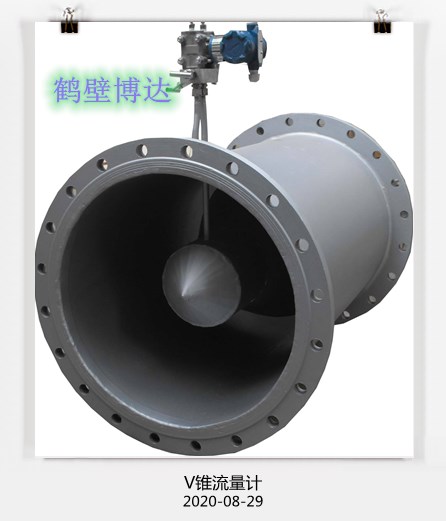

VLG型V型錐流量計（亦稱內錐流量計、錐形流量計、V錐）是以一個同軸安裝在測量管內的尖圓錐體為節流件的新型差壓式流量測量裝置。它是一種新型的高精度差壓式流量計，具有經典文丘里管、環形孔板和V型錐流量計的優點，壓力損失小、流出系數的穩定性好、要求的前、后直管段長度短。V型錐流量計不但繼承了傳統差壓式流量計穩定性好、通用性強的優點，其獨特的錐形節流的物理結構避免了傳統差壓流量計的局限性。可用于冶金、石化、化工、天然氣輸送、電力等行業的各種液體、氣體、蒸汽的流量測量。
長期的使用證明，V錐形流量計具有以下性能特點：
(1)直管段要求低；V型錐流量計采用獨特的中心流線型結構和翼形支撐件的整流作用，巧妙地解決了長直管段整流的問題，它能夠重塑流速曲線，在緊靠錐體上游和下游區域內（前0.5～2D、后0～1D），將流速不規則的流體直接整流成接近理想流體，可充分滿足伯努利定理的要求，獲得很高的測量精度和重復性。
